Pytorch를 이용한 YOLO v3 논문 구현 #2 - 신경망 순전파 구현

※본 포스팅은 아래 블로그를 참조해 번역하고 공부한 것입니다.

https://blog.paperspace.com/how-to-implement-a-yolo-object-detector-in-pytorch/

Tutorial on implementing YOLO v3 from scratch in PyTorch

전 포스팅에 이어, darknet.py를 계속 작성합니다.

---

신경망 정의

#신경망 정의
class Darknet(nn.Module):
    def __init__(self, cfgfile):
        super(Darknet, self).__init__()
        self.blocks = parse_cfg(cfgfile)
        self.net_info, self.module_list = create_modules(self.blocks)

pytorch로 아키텍처를 구축하기 위해 nn.Module class를 사용한다. nn.Module의 서브클래스로 지정하고, darknet class로 이름을 정한다. 신경망을 blocks, net_info, module_list로 초기화한다.

---

신경망 순전파 구현

신경망의 순전파는 nn.Module 클래스의 forward 매서드를 오버라이딩함으로써 구현한다. forward의 목적은 다음과 같다.

• output 계산
• output detection feature map을 처리하기 쉬운 방법으로 변환

    def forward(self, x, CUDA):
        modules = self.blocks[1:]
        outputs = {}   #route layer에 대한 출력값 저장

forward는 self, input, x, 순전파를 빠르게 처리하기 위해 CUDA의 세가지 인자를 취한다.

• self.blocks의 첫 번째 요소는 순전파가 아닌 net block이기 때문에, self.blocks[1:]을 반복한다.
• route와 shorcut 레이어는 이전 레이어의 output map이 필요하기 때문에, 모든 레이어의 output map을 갖는 outputrs를 선언한다.

        write = 0
        for i, module in enumerate(modules):
            module_type = (module["type"])

신경망의 모듈을 포함하고 있는 module_list를 반복한다.

---

Convolutional and Upsample Layers

            if module_type == "convolutional" or module_type == "upsample":
                x = self.module_list[i](x)

모듈이 convolutional이나 upsample인 경우, 순전파가 작동한다.

Route Layer / Shortcut Layer

            elif module_type == "route":
                layers = module["layers"]
                layers = [int(a) for a in layers]

                if (layers[0]) > 0:
                    layers[0] = layers[0] - i

                if len(layers) == 1:
                    x = outputs[i + (layers[0])]

                else:
                    if (layers[1]) > 0:
                        layers[1] = layers[1] - i

                    map1 = outputs[i + layers[0]]
                    map2 = outputs[i + layers[1]]
                    x = torch.cat((map1, map2), 1)


            elif  module_type == "shortcut":
                from_ = int(module["from"])
                x = outputs[i-1] + outputs[i+from_]

만약 두 가지 feature maps를 연결해야 하는 경우, 두 번째 인자를 1로 하여 torch.cat 함수를 사용한다. feature maps는 깊이에 따라 연결되기 때문이다.

YOLO (Detection Layer)

YOLO의 출력값은 convolutional feature map이다. 이를 수식으로 간단히 표현하면 5x(B+C)와 같다.

YOLO v3에서는 세 개의 scale에 detection이 발생하기 때문에, prediction map의 차원이 서로 다르다. 그러나 출력값 처리 연산은 동일하기 때문에 연산에 문제가 발생할 수 있다. 이를 해결하기 위해 함수 predict_transform을 정의한다.

---

util.py

from __future__ import division

import torch
import torch.nn as nn
import torch.nn.functional as F
from torch.autograd import Variable
import numpy as np
import cv2

필요한 라이브러리를 import.

def predict_transform(prediction, inp_dim, anchors, num_classes, CUDA = True):

predict_transform은 5개의 매개변수를 가진다. 순서대로 출력값, input 이미지의 차원, anchors, num_classes, cuda flag 이다.

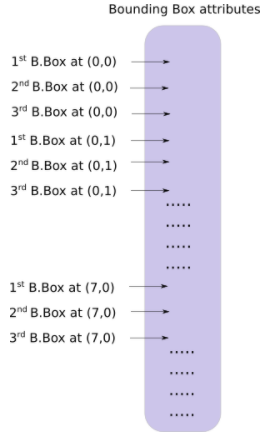

이 함수는 detection feature map을 취하고 이를 2D tensor로 변경한다. 2D tensor는 아래 그림의 순서대로 바운딩 박스들의 속성에 해당하는 tensor의 각 행으로 이루어져 있다.

    batch_size = prediction.size(0)
    stride =  inp_dim // prediction.size(2)
    grid_size = inp_dim // stride
    bbox_attrs = 5 + num_classes
    num_anchors = len(anchors)

    prediction = prediction.view(batch_size, bbox_attrs*num_anchors, grid_size*grid_size)
    prediction = prediction.transpose(1,2).contiguous()
    prediction = prediction.view(batch_size, grid_size*grid_size*num_anchors, bbox_attrs)

이를 변환하기 위한 코드이다.

    anchors = [(a[0]/stride, a[1]/stride) for a in anchors]

anchors의 차원은 net block의 높이와 너비 속성에 해당한다. 이 속성들은 stride 인자에 의해 더 큰 input 이미지의 차원을 나타낸다. 그렇기 때문에 detection feature map의 stride로 anchors를 나누는 코드를 위와 같이 작성한다.

    #중심 x, y 좌표와 object confidence를 sigmoid
    prediction[:,:,0] = torch.sigmoid(prediction[:,:,0])
    prediction[:,:,1] = torch.sigmoid(prediction[:,:,1])
    prediction[:,:,4] = torch.sigmoid(prediction[:,:,4])

챕터 0에서 설명한 이론과 같게, 각 좌표와 object confidence를 sigmoid 수행하는 코드다.

    #중심 offset 추가
    grid = np.arange(grid_size)
    a,b = np.meshgrid(grid, grid)

    x_offset = torch.FloatTensor(a).view(-1,1)
    y_offset = torch.FloatTensor(b).view(-1,1)

    if CUDA:
        x_offset = x_offset.cuda()
        y_offset = y_offset.cuda()

    x_y_offset = torch.cat((x_offset, y_offset), 1).repeat(1,num_anchors).view(-1,2).unsqueeze(0)

    prediction[:,:,:2] += x_y_offset

중심 좌표 예측에 gird offset을 추가하는 코드.

    #높이와 너비를 log space 변환
    anchors = torch.FloatTensor(anchors)

    if CUDA:
        anchors = anchors.cuda()

    anchors = anchors.repeat(grid_size*grid_size, 1).unsqueeze(0)
    prediction[:,:,2:4] = torch.exp(prediction[:,:,2:4])*anchors

anchors를 바운딩 박스의 차원에 적용하는 코드.

   #class score에 sigmoid 적용
    prediction[:,:,5: 5 + num_classes] = torch.sigmoid((prediction[:,:, 5 : 5 + num_classes]))

class score에 sigmoid를 적용하는 코드.

    #detection map을 input 이미지의 크기로 resize
    prediction[:,:,:4] *= stride

    return prediction

최종적으로, 입력 이미지의 크기로 detection map을 resize해주는 작업이 필요하다. 바운딩 박스 속성은 feature map에 따라 크기가 정해지기 때문에, *= stride 연산을 수행한다. 그 후, 루프를 종료하며 prediction을 마지막으로 반환한다.

---

다시 YOLO Layer로

            elif module_type == 'yolo':
                anchors = self.module_list[i][0].anchors
                #input 얻기
                inp_dim = int (self.net_info["height"])

                #클래스 수 얻기
                num_classes = int (module["classes"])

                #predict_transform 함수를 불러와서 반환
                x = x.data
                x = predict_transform(x, inp_dim, anchors, num_classes, CUDA)
                if not write:              #collector가 초기화 되지 않은 경우
                    detections = x
                    write = 1

                else:
                    detections = torch.cat((detections, x), 1)

            outputs[i] = x

        return detections

 empty tensor를 초기화 할 수 없으므로, 다른 형태의 tensor를 연결해야 한다. 따라서 첫 번째 detection map을 얻을 때까지 collector (detecton을 포함한 tensor)의 초기화를 지연시킨다. 그 후 연속적인 detection map 값을 얻을 때, 이를 map으로 연결한다.

만약 forward 함수에서 write가 0이면, collector가 초기화 되지 않은 것을 의미한다. 반대로 write가 1이면 초기화된 것을 의미한다. 그 후, detections를 반환하며 함수가 종료된다.
